ECU 02系列产品
时间:2021-12-09阅读量:91

本文为EMG北京原创,未经许可禁止任何形式的转载和盗用。


ECU 0102系列控制及显示单元,兼具外部通信单元和控制显示单元功能,主要用于显示变量以及确定参数,并可用来进行操作模式的选择(MANUAL手动、CENTRE中心、AUTO自动、EXTERNAL外部四种模式灵活切换)


从具体型号来看,01系列ECU包含ECU 01.2ECU 01.3ECU 01.4ECU 01.5四种型号,02系列包含ECU 02.2ECU02.5ECU0 02-15SD卡版ECU 02,其中前三个型号适用于不同的安装位置,最后一个型号则专为实现网页服务器功能而设计,客户如有需要可单独订购。



机械设计方面,02系列已经从01系列薄膜键盘+液晶屏的结构升级为整块电容触摸显示屏,设计更加精简,操作也更便捷。不仅如此,02系列在重量、分辨率、保护等级等方面,也都有所优化。



新版ECU采用4.5英寸彩色触摸屏,像素为480 x 272。由于显示屏尺寸增大,所以可显示的测量值和/或参数有原来的两倍之多(之前的显示器只能显示2个参数/测量点)。另外,在对ECU 02(外部通信单元)进行升级改造的过程中,之前显示器旁的机械按钮也均被替换成了可在屏幕上触摸的“软按钮”,由此实现了ECU在机械设计上的完美升级。



从数据处理的角度来看,ECU 02系列与01系列一样,也配备RS232接口,并通过Modbus RTU协议运行。这就意味着02系列ECU无需软件适配,就能与EMG iCON®SPC16协同应用。它们的机械尺寸和安装方式也是相同的。因此,02系列ECU在机械和电气方面与之前的操作和显示单元ECU 01.5 100%完全兼容。

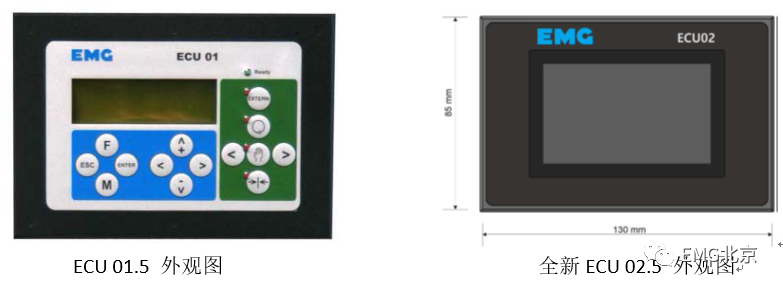

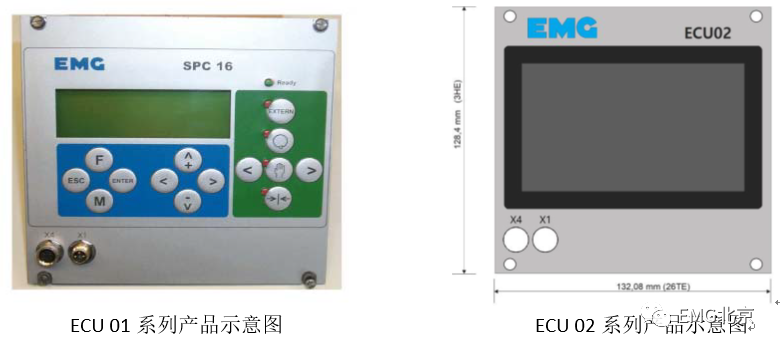

ECU 02.5是安装在EMG控制柜门上的操作和显示单元ECU01.5的继承版本。ECU 02.2则可通过19英寸SPC16机架进行安装(遗留系统),因此能够完全替代ECU 01.2



目前,ECU 01系列产品的供应已接近尾声,今后将主要供应02系列ECU。具体停产通知,请广大客户关注我司微信公众号。如有问题,请联系我司销售人员为您解答!联系方式如下:

电话:010-67856330*851 孟小姐

邮箱:jing.meng@emg-china.com
